Geotechnické stavby

využívajúce tekutý samonivelačný ľahko čerpateľný penobetón SIRCONTEC na efektívne zhotovenie ľahkej tepelnoizolačnej a pritom geotechnicky pevnej, súdržnej konštrukcie bez potreby zhutňovania sa dajú rozdeliť do 5 konštrukčných skupín:

1. Obnova výkopov

Penobetón je ideálnym materiálom pre šetrné zasypávanie výkopov, hlavne plytkých inžinierskych sieti, izoláciu a vystužovanie potrubí.

2. Zakladanie budov, hál, ciest a zásobníkov

Penobetón sa vďaka optimálnej vyváženosti izolačnej schopnosti, pevnosti a nákladov stal optimálnym materiálom pre izoláciu a spevňovanie podložia pod budovami, výrobnými halami, cestami a nadzemnými zásobníkmi.

3. Výplne oporné, spevňujúce a izolačné

Výplne opôr nájazdov na mosty, výplne spevňujúce aktívne svahy a brehy, ľahké výplne medzi zvislými konštrukciami a rôznymi stenami, napr., stenami výkopov. Penobetónová výplň má po hydratácií pevnú, previazanú štruktúru, tzn., nezaťažuje priľahlé konštrukcie.

4. Injektáže a vypĺňanie Prstenca, Dutín a Potrubí

Penobetón sa kvôli svojej nízkej cene a vysokej schopnosti bez potreby vibrácii vyplniť priestor akéhokoľvek rozmeru a tvaru tiež používa na injektáž a vypĺňanie medzipriestoru chráničiek potrubí, rôznych dutín a potrubí pod cestami, železničnými traťami, betónovými doskami a pri stavbe tunelov.

5. Vypĺňanie a zasypávanie veľkých priestorov

Navyše sa penobetón využíva na zasypanie nepotrebných priestorov pod zemou, napr., baní, podchodov, kde je potrebná výplň veľkého objemu o nízkej hmotnosti, aby sa znížilo zaťaženie na stlačiteľné podložie, zabránilo možnosti skvapalnenia počas zemetrasení a sadaniu pôdy a/alebo zabránilo prístupu ľudí/zvierat.

Ideálny geotechnický materiál

Penobetón SIRCONTEC je ideálnym materiálom pre širokú škálu geotechnických aplikácií.

Použitie penobetónu obvykle vedie k nižším počiatočným stavebným nákladom a značne zníženým nákladom na údržbu v porovnaní s tradičnými stavebnými metódami. Väčšinou sa ušetrí veľa času v pláne výstavby.

Medzi hlavné dôvody pre uplatnenie penobetónu v geotechnických konštrukciách patrí nízka hodnota súčiniteľa vodivosti λ, nízka objemová tiaž, vynikajúca nosnosť, vysoká životnosť a odolnosť voči ohňu a chemikáliám, minimalizácia výkopových prác, jednoduchá inštalácia, zjednodušenie a skrátenie doby realizácie, a v konečnom dôsledku zlacnenie konštrukcie.

Penobetón SIRCONTEC je možné čerpať aj na veľké vzdialenosti v podstate do akéhokoľvek priestoru. Je vysoko tekutý a ľahko čerpateľný, prúdi/vojde do každého kúta a štrbiny bez vibrácií alebo úsilia/námahy pri inštalácii.

Penobetón SIRCONTEC je možné vyrobiť s objemovou hmotnosťou v mokrom stave od 200 do 1,800 kg/m3, pričom väčšina geotechnických aplikácií sa realizuje s objemovou hmotnosťou od 400 do 600 kg/m3.

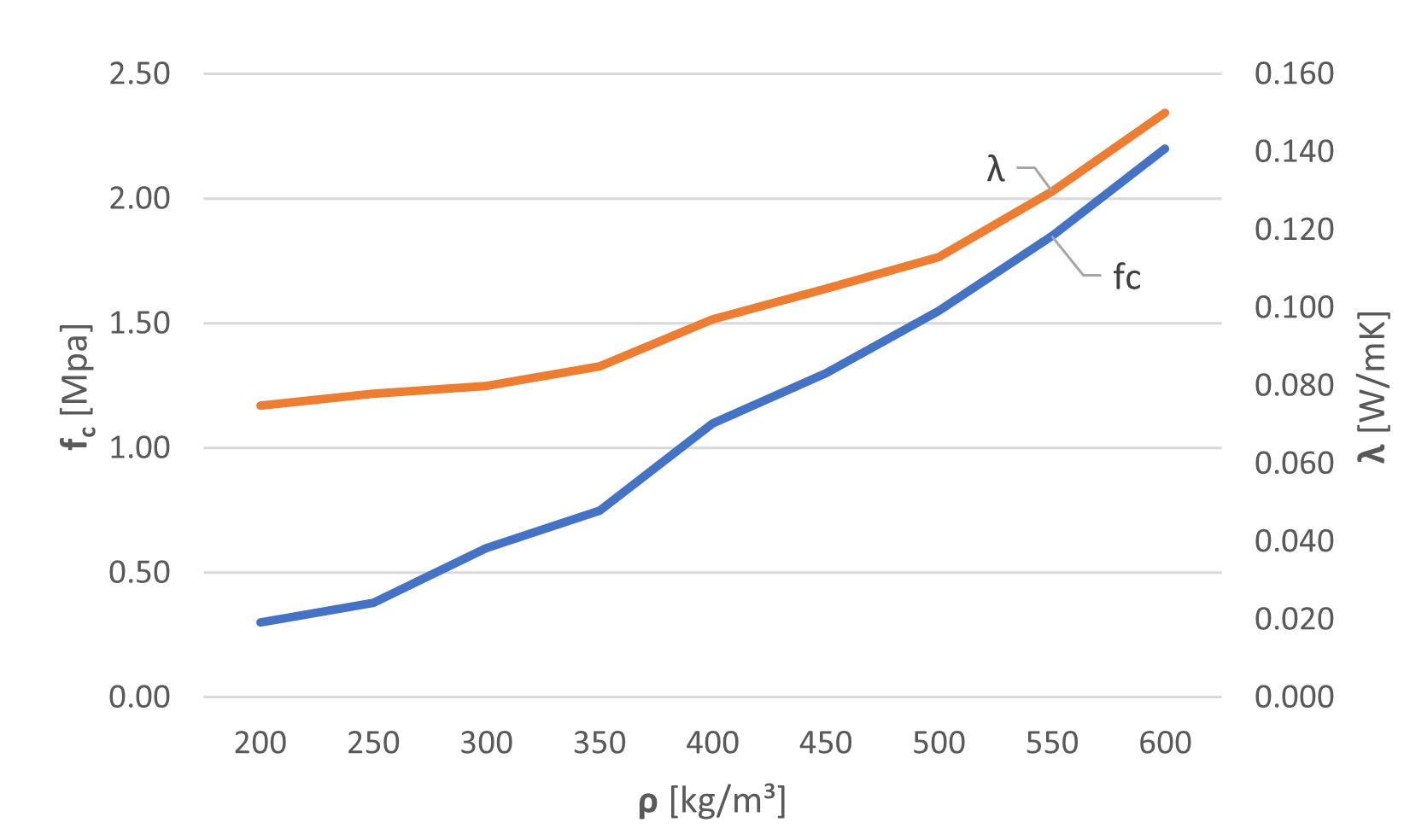

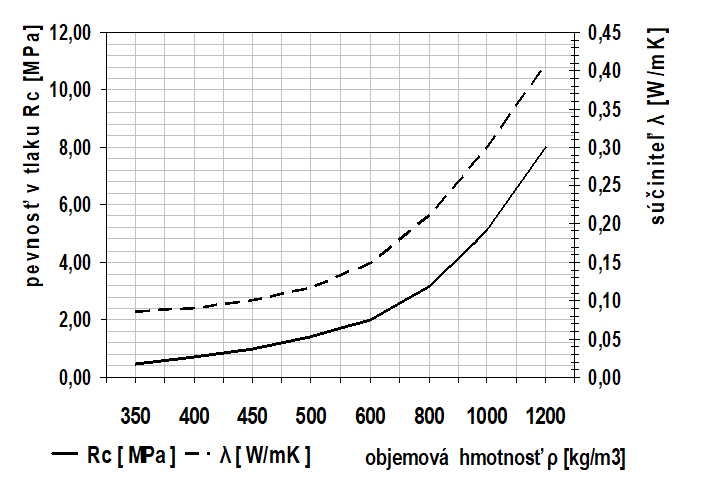

Vzťah medzi objemovou hmotnosťou, minimálnou pevnosťou a tepelnou vodivosťou  je nasledovný:

Penobetón verzus alternatívne materiály

Penobetón umožňuje lepšie a efektívnejšie metódy výstavby a jeho použitie obvykle vedie k nižším stavebným nákladom a značne zníženým nákladom na údržbu v porovnaní s tradičnými stavebnými metódami. Väčšinou sa ušetrí veľa času v pláne výstavby.

Tekutý penobetón, v porovnaní s tradičnými zhutňovanými zásypmi a podsypmi, popri šetrnom vystužení, prináša do realizácii geotechnických konštrukcii vyššiu produktivitu práce, a po vytvrdnutí objemovo i pevnostne v čase stabilné, previazané - súdržné konštrukcie s vysokou nosnosťou pri nízkej vlastnej hmotnosti s nulovým bočným zaťažením priľahlých stien a dobrými tepelnoizolačnými vlastnosťami.

Treba zdôrazniť, že v porovnaní s granulovaným materiálom, penobetón je nielen ľahším materiálom s výbornou tepelnú izoláciu, ale aj vynikajúcou nosnosťou. Poskytuje oporu dva až trikrát väčšiu, ako je odpovedajúca hrúbka vrstvy zhutneného štrku.

Objemová hmotnosť penobetónu je obyčajne na úrovni 25% hmotnosti pôdy, zhutneného štrku, cemento-popolčekovej suspenzie alebo 20% hmotnosti obyčajného betónu. Preto sa penobetón dá použiť na zníženie zaťaženia stlačiteľnej pôdy.

Penobetón sa nerozteká počas zemetrasení a v priebehu času nesadá ako bežný pôdny zásyp. Penobetón vytvorí pevný, samostatný útvar, takže nevytvára / neukladá bočné /priečne zaťaženie na priľahlé konštrukcie.

Penobetón vyplní ale nezaťaží

Pri akejkoľvek aplikácii, kde sa používajú tekuté výplňové materiály, je vysokotekutý, izolačný a ľahký penobetón vynikajúcou alternatívou a v mnohých prípadoch preferovaným materiálom.

Tepelná izolácia, ktorá je odolná a spevňuje

V porovnaní s tradičnými izolačnými materiálmi je penobetón odolnejší, najmä pokiaľ ide o možný vplyv chemikálií alebo ohňa. Pevnosť v tlaku je obvykle viac než štyrikrát väčšia než u izolácií z plastovej peny.

Viaceré geotechnické konštrukcie boli overené s aplikáciou penobetónu vyrábaného podľa návodov a doporučení SIRCONTEC.

1. Obnova výkopov inžinierskych sietí a potrubí

Zapuzdrenie (plytkých) inžinierskych sietí a potrubí penobetónom ich nielen tepelne izoluje a chráni proti korózii a chemikáliám, ale aj výrazne znižuje možnosť vychýlenia potrubia, pretože penobetón voľne tečie a nepotrebuje zhutňovanie. V prípade potreby je možné penobetón ľahko vykopať aj ručne.

Izolácia a stabilizácia inžinierskych sietí a potrubí penobetónom je ideálnym riešením problémov pri obnove výkopov, najmä keď:

• Skúšanie zhutnenia nie je možné vykonať z bezpečnostných dôvodov, napr., blízkosť plytkých inžinierskych sietí vrátane plynu, elektriny a optických káblov bráni potrebnému zhutňovaniu. Bez skúšok zhutnenia sa nedá overiť, či sú splnené podmienky špecifikácie. Vzorky penobetónu pre kontrolu kvality sa bezpečne odoberú nad výkopom.
• Zhutnenie nie je možné fyzicky vykonať. Potrubie je potrebné kvalitne, a pritom šetrne vystužiť. Vďaka extrémnej tekutosti vypĺňa penobetón malé dutiny, pri ktorých sú bežné metódy zhutňovania nemožné alebo nepraktické.
• Potrubie je nemožné / neekonomické umiestniť do hĺbky, do ktorej nepreniká mráz; preto je ho potrebné účinne izolovať.
• Potrubie je potrebné chrániť voči ropným chemikáliám, korózii alebo otrasom.

Viac informácií k téme

• Dokumenty, technické listy a prezentácie nájdete priložené alebo v sekcii Dokumety > Geotechnické aplikácie
• Obrázky, fotky, prípadne videa ohľadom produktov / zhotovenia konštrukcií nájdete nižšie na stránke alebo v sekcii Galéria > Geotechnické aplikácie

2. Zakladanie budov, hál, ciest a zásobníkov

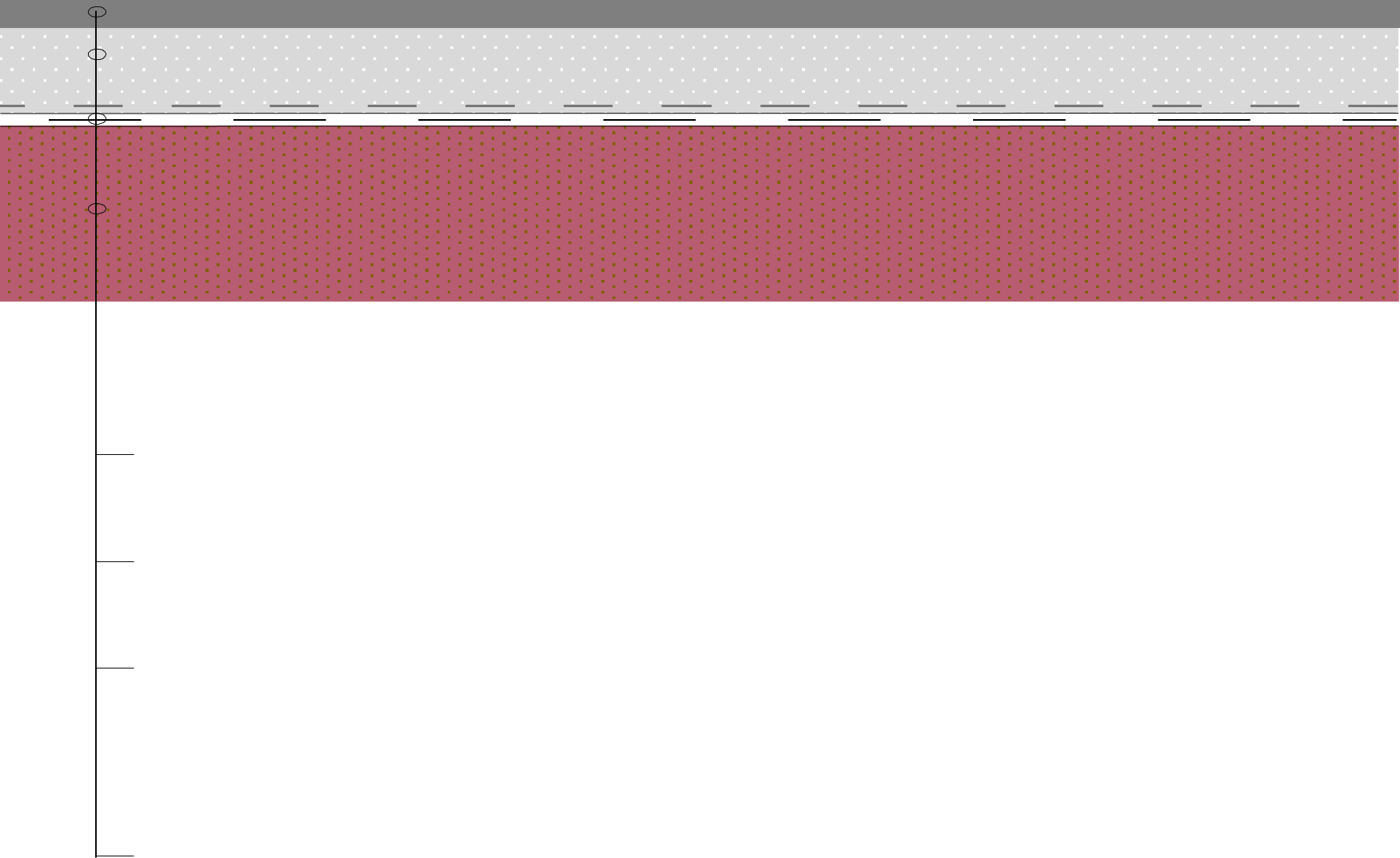

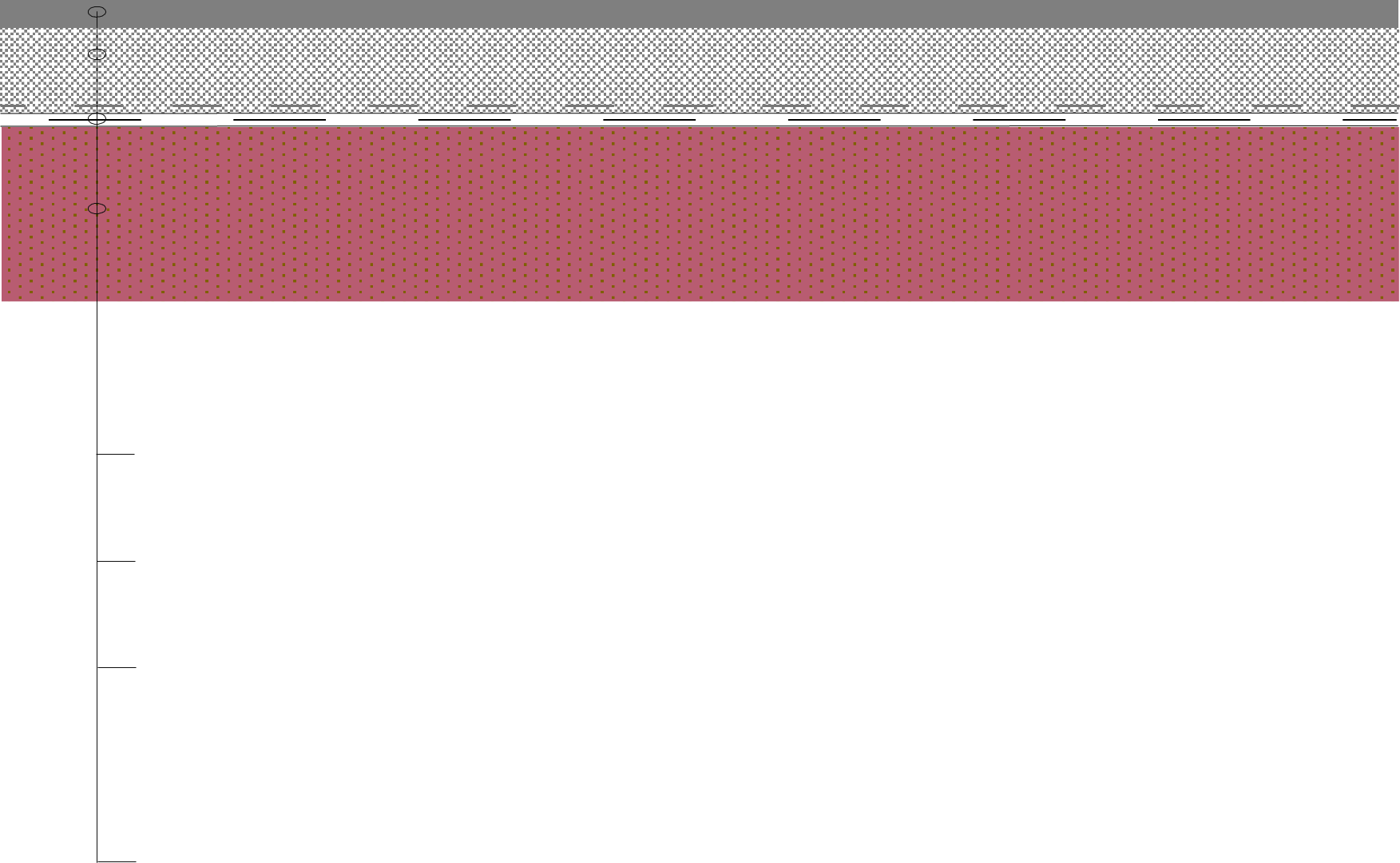

Princípom využitia Penobetónu je vytvorenie izolačných stavebných konštrukcií, ktoré nepodliehajú sadaniu.  Zeminy pri ktorých je potrebné náročné hutnenie na dosiahnutie požadovaných parametrov môžu byť  vykopané a následne nahradené penobetónom. Podstatne nižšia objemová objemová hmotnosť, vyššia súdržnosť a pevnosť penobetónu zabezpečí, že následné sadanie podložia bude zredukované a rovnomerné.

2.1 Plytké základy s tepelnou izoláciou

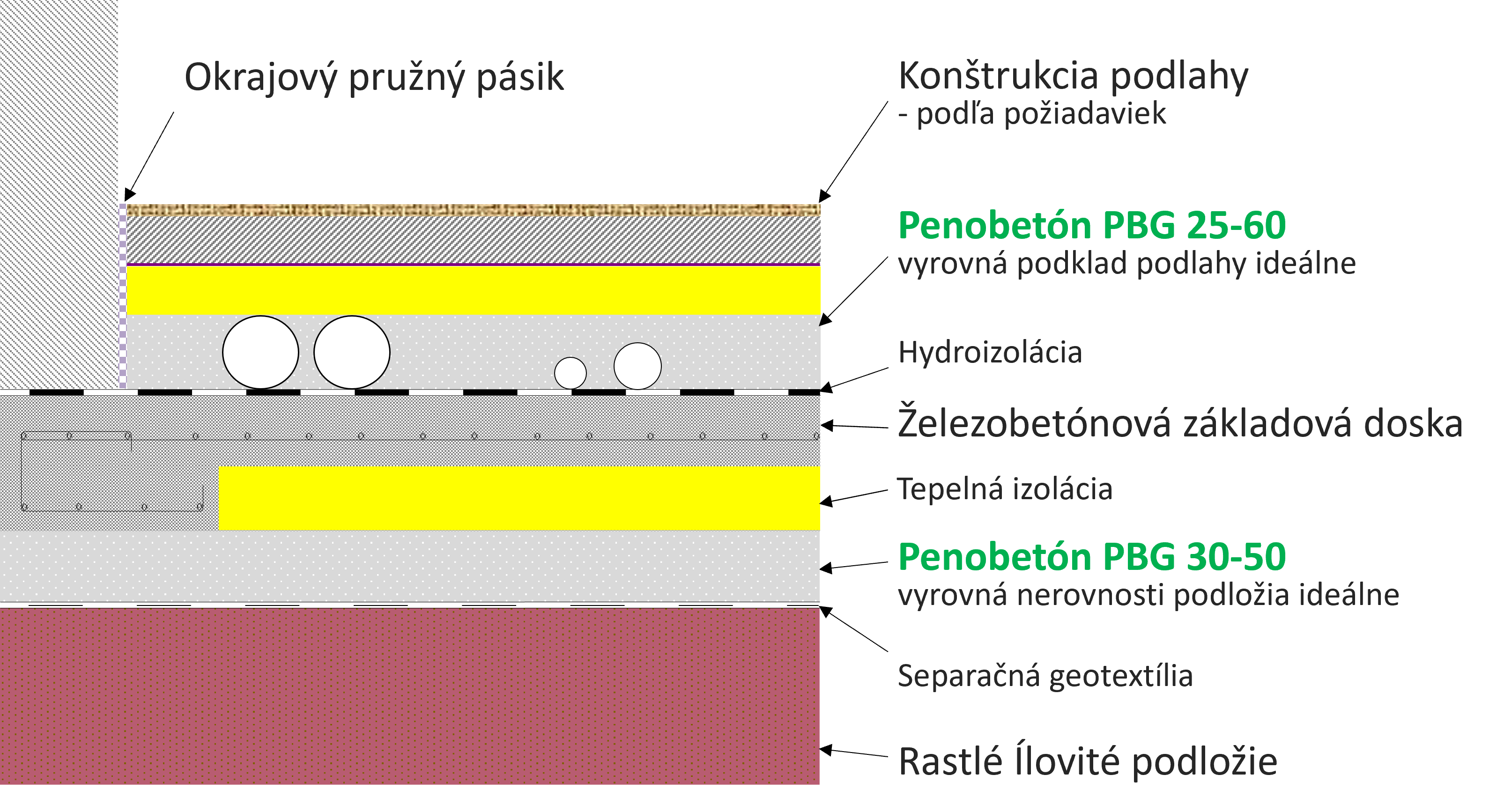

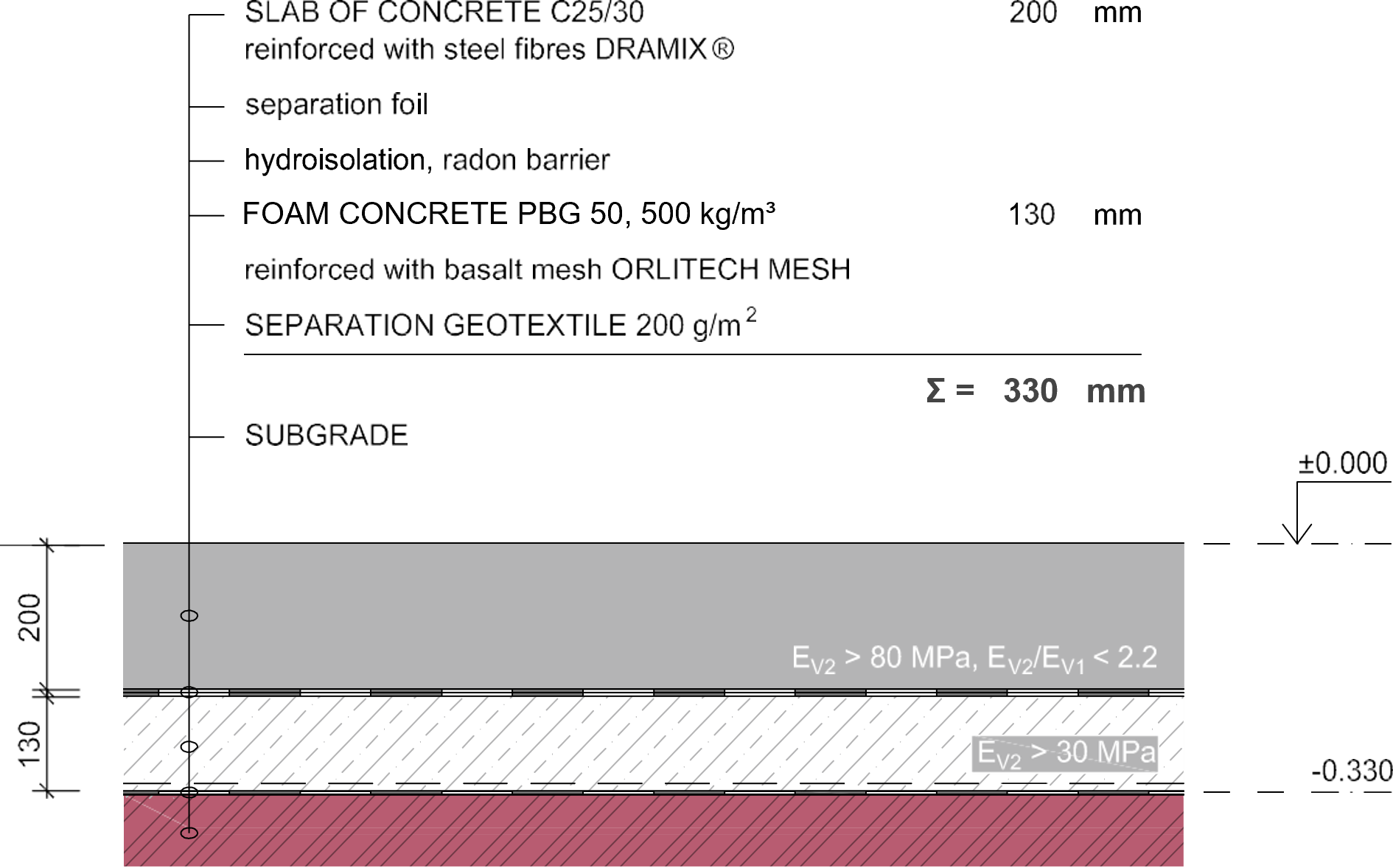

Úsporu prevádzkových nákladov domov a výrobných hál možno ľahko realizovať zabezpečením primeranej izolácie pod podlahou stavby.
